Descripció dels productes

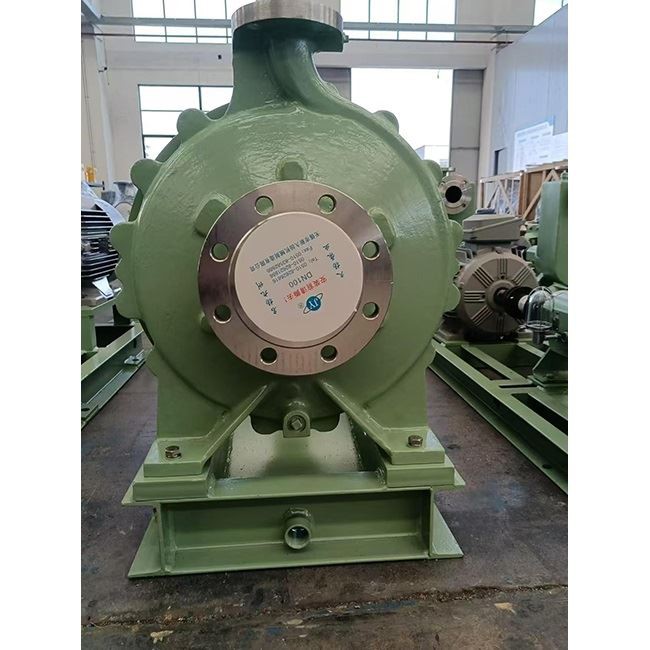

Les bombes de transferència química de les sèries ZA i ZE estan dissenyades i fabriquen segons els estàndards API 610, oferint un funcionament segur, fiable i estable. Són adequats per transportar líquids nets o carregats de partícules-, neutres o corrosius a temperatures baixes o altes. Aquestes bombes s'utilitzen àmpliament en el processament del petroli, la petroquímica, la fabricació de paper, el processament del carbó, els aliments, els productes farmacèutics i la protecció del medi ambient.
Descripció del model
Detalls del producte
| Model | Sèrie ZA/ZE |
| Estructura | Bomba de transferència química d'aspiració d'una-etapa-única |
| Caudal | Inferior o igual a 2600 m3/h |
| Cap | Inferior o igual a 300 m |
| Estàndard de disseny | API610 |
| Pressió de treball | 2,5 MPa (ZA); 5,0 MPa (ZE) |
| Temperatura de treball | Menys o igual a 175 graus (ZA); Menys o igual a 450 graus (ZE) |
| Potència del motor | 1,1~160 kW |
| Outlet Calibre | DN25 ~ DN450 |
| Velocitat | 960 rpm;1450 rpm; 2900 rpm; |
| Tipus d'impulsor | Impulsor tancat;Rodedor semi -obert;Impulsor obert |
| Jaqueta de calefacció | Opcional |
| Material | Acer al carboni; SS304, SS316, acer dúplex, aliatge de titani, alt aliatge, etc. |
| Aplicació | Petroquímic, químic del carbó, recobriment de peces d'automòbil, oli vegetal, indústria de bateries, tèxtil, metal·lúrgia, alimentació, farmacèutica, sucre, dessalinització del subministrament d'aigua, indústria de la sal, protecció del medi ambient, etc. |
Característiques de disseny
Excel·lent rendiment anti-cavitació: el baix NPSHr redueix el risc de cavitació i redueix la inversió en el sistema.
Ampli rang de rendiment: els intervals tancats de cabal i capçal faciliten la selecció de la bomba.
Alta estandardització: els impulsors i els accessoris de coixinets de les bombes ZA i ZE són intercanviables.
Refrigeració flexible de coixinets: hi ha tres opcions de refrigeració disponibles: refrigeració per aire, refrigeració per ventilador i refrigeració per aigua, adequades per a diferents condicions de funcionament.
Diagrama d'estructura
| 1. Rosca de l'impulsor | 4. Tapa de la bomba | 7. Tapa de tancament | 10. Bucle de suspensió | 13. Pern de buidat d'oli | 16. Contra rosca |
| 2. Cos de la bomba | 5. Màniga de l'eix | 8. Caixa de coixinets | 11. Coixinet davanter | 14. Eix | 17. Tapa de coixinet d'eix real |
| 3. Impulsor | 6. Segell de màquina | 9. Tapa del coixinet de l'eix davanter | 12. Cambra d'aire | 15. Després de portar | 18. Acoblament |
